Einfluss der UV-Härtung auf Beschichtungseigenschaften

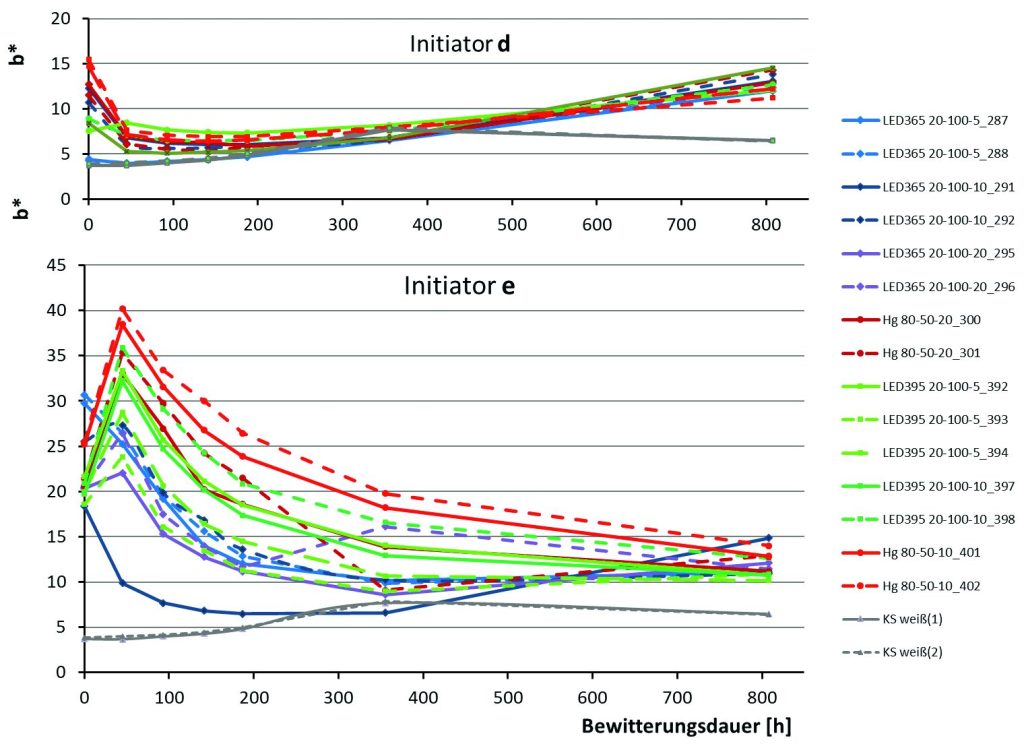

Ein Teil des Projekts bestand darin, die Veränderung von Beschichtungseigenschaften durch Bewitterung zu untersuchen. Hierzu wurden beschichtete Proben nach dem etablierten Verfahren SAE J2527 künstlich bewittert. Bei der Messung der bewitterungsbedingten Vergilbung von weißen Substraten über den Gelb-Blau-Wert b* (je gelber, desto höher ist b*).konnte der Einfluss unterschiedlicher Fotoinitiatoren gezeigt werden. Manche Initiatoren bzw. deren Zerfallsprodukte erzeugen einen Gelbstich, welcher innerhalb der ersten 50 h Bewitterung verschwindet. Andere erzeugen eine deutliche Gelbstichigkeit, die sich nach kurzer Bewitterungsdauer verstärkt, dann aber mit längerer Bewitterung wieder abnimmt. Der Verlauf der Vergilbung ist in erster Linie vom Initiator abhängig; der UV-Strahlertyp und die Strahlungsdosis bei der Aushärtung spielen nur eine untergeordnete Rolle. Eine IR-spektroskopische Bestimmung des Anteils der nicht umgesetzten Doppelbindungen konnte zeigen, dass bereits nach 48 h Bewitterung ein Doppelbindungsumsatz von 85–100% erreicht wurde.
Mehr Einzelheiten zu den Untersuchungsergebnissen finden Sie in BESSER LACKIEREN 9/2022.
Zum Netzwerken:
Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA, Stuttgart, Dr. Michael Hilt, Tel. +49 711 970-3820, michael.hilt@ipa.fraunhofer.de,
Dr. Norbert Pietschmann, Tel. +49 711 970-3831, norbert.pietschmann@ipa.fraunhofer.de,
Dr. Rolf Nothhelfer-Richter, Tel. +49 711 970-3841, rolf.nothhelfer-richter@ipa.fraunhofer.de, www.ipa.fraunhofer.de/beschichtung
Hersteller zu diesem Thema
Dann brauchen Sie mehr als aktuelle Internet-News - Sie brauchen die Fachzeitung BESSER LACKIEREN! Exklusive Interviews, Analysen und Berichte. Praxisbezogener Fachjournalismus. Umfassende Informationen. Digital oder gedruckt - So, wie Sie es brauchen.
